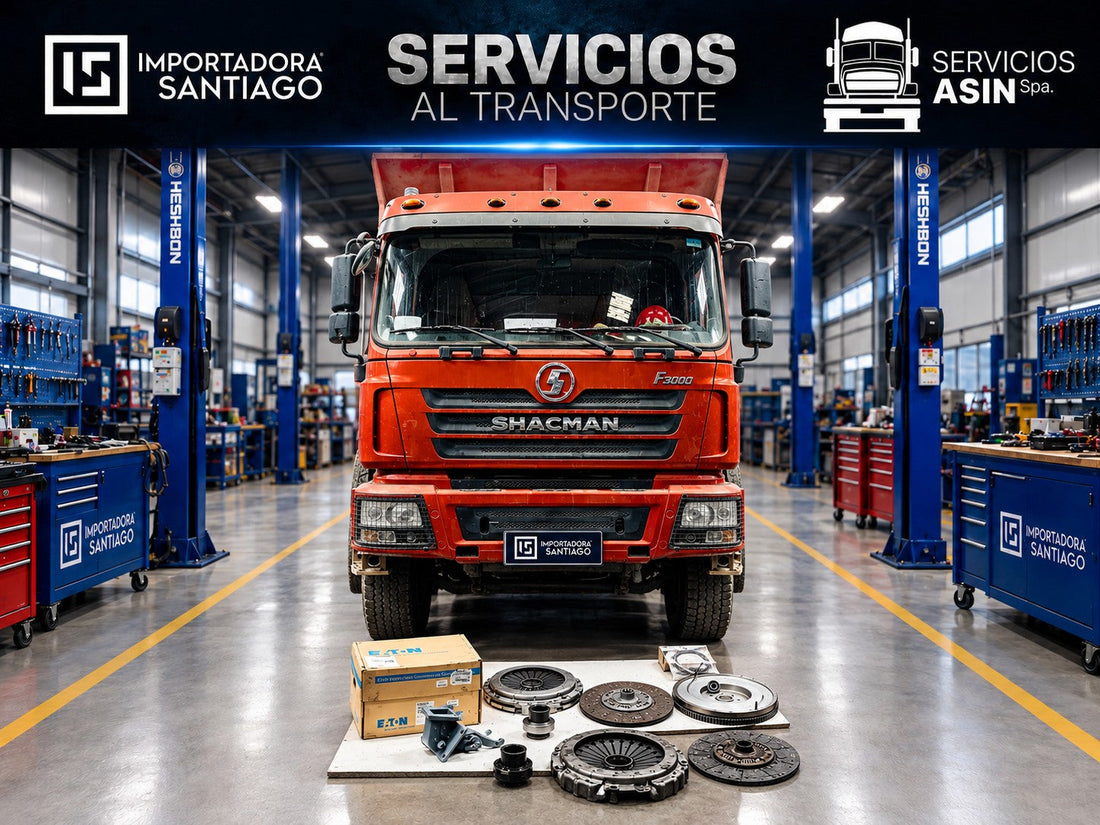

En Importadora Santiago realizamos la reparación correctiva del sistema de embrague de un camión Shacman F3000 Bi-Direccional que ingresó a nuestro taller con patinamiento, sobrecalentamiento y fuga de aceite.
La intervención comenzó con el desmontaje de la caja de cambios, único modo de acceder al conjunto de embrague y evaluar el estado real de cada componente asociado a su funcionamiento.
Con la caja abajo, nuestro equipo entregó al cliente un informe técnico con registro fotográfico, el diagnóstico de la falla y la cotización correspondiente, antes de iniciar cualquier trabajo.
Una vez autorizada la reparación, se instaló un kit de embrague Eaton reforzado de 430 mm para faena pesada, se rectificó y recuperó el volante de motor y se renovaron el rodamiento de empuje, el rodamiento de volante, el retén de cigüeñal y la horquilla.
Desmontaje, evaluación y diagnóstico del embrague Shacman F3000
Al ingresar a nuestro servicio técnico, el camión presentaba:
✔︎ Patinamiento del embrague durante la operación.
✔︎ Sobrecalentamiento del conjunto.
✔︎ Fuga de aceite en la zona de la campana.
Tras bajar la caja y desmontar el conjunto, los hallazgos fueron:
✔︎ Disco de embrague completamente desintegrado, sin material de fricción.
✔︎ Remaches del disco expuestos, rayando el volante de motor y el plato de presión.
✔︎ Pérdida total de capacidad para transmitir la potencia del motor.
✔︎ Fuga de aceite por el retén de cigüeñal.
Cuando la balata se agota, los remaches actúan como abrasivo: abren surcos en el volante y en el plato de presión, y el calor del deslizamiento continuo termina de cristalizar lo que queda del disco. Por eso la reparación no podía limitarse al disco.
Video de la reparación del embrague Shacman F3000
Trabajos realizados en Shacman F3000 Bi-Direccional
De acuerdo con el diagnóstico y una vez autorizada la cotización, se ejecutaron los siguientes trabajos:
✔︎ Desmontaje de la caja de cambios.
✔︎ Instalación de kit de embrague Eaton reforzado de 430 mm para faena pesada.
✔︎ Rodamiento de empuje nuevo.
✔︎ Rectificado y recuperación del volante de motor.
✔︎ Rodamiento de volante nuevo.
✔︎ Retén de cigüeñal original Cummins.
✔︎ Reparación de la horquilla de embrague.
✔︎ Montaje de la caja de cambios, ajuste y calibración del embrague.
Kit de embrague Eaton reforzado de 430 mm para Shacman F3000
Un camión bidireccional trabaja con partidas frecuentes, cambios de sentido y carga: es una de las aplicaciones más exigentes para un embrague. Por eso se instaló un kit Eaton nuevo y reforzado de 430 mm, la misma solución que aplicamos en el Sinotruk C7H 440 Tolva y en el FAW F4642 Tolva Bi-Direccional.
👉 Ver el kit de embrague Eaton 430 mm para Shacman F3000 - X3000 en nuestra tienda
Rectificado y recuperación del volante de motor
El volante presentaba surcos producidos por el roce directo de los remaches. Antes de mecanizarlo se evaluaron su condición y sus medidas, y se rectificó y recuperó dentro de las tolerancias para entregar una superficie plana y uniforme al disco nuevo.
👉 Conozca por qué es importante rectificar el volante de motor al cambiar un kit de embrague
Rodamientos, retén de cigüeñal y horquilla
✔︎ Rodamiento de empuje nuevo.
✔︎ Rodamiento de volante nuevo, que sostiene y centra el eje de entrada de la caja.
✔︎ Retén de cigüeñal original Cummins, para eliminar la fuga que contaminaba el conjunto.
✔︎ Horquilla de embrague reparada.
Son componentes de bajo costo frente a la mano de obra de volver a bajar la caja. Por eso se reemplazan en la misma intervención.
Montaje de la caja de cambios y comprobación final
Con todos los componentes instalados, se montó la caja de cambios y se realizó el ajuste y la calibración del sistema de embrague. Antes de la entrega se verificó:
✔︎ Accionamiento y calibración del embrague.
✔︎ Acople y desacople sin patinamiento.
✔︎ Entrada de marchas sin raspar.
✔︎ Ausencia de ruidos y vibraciones anormales.
✔︎ Ausencia de fugas en la zona de la campana.
Recomendación: ante patinamiento, olor a material de fricción o pérdida de fuerza, detenga la operación y solicite una evaluación. Seguir trabajando con el embrague patinando extiende el daño al volante, la prensa y el rodamiento de empuje.
