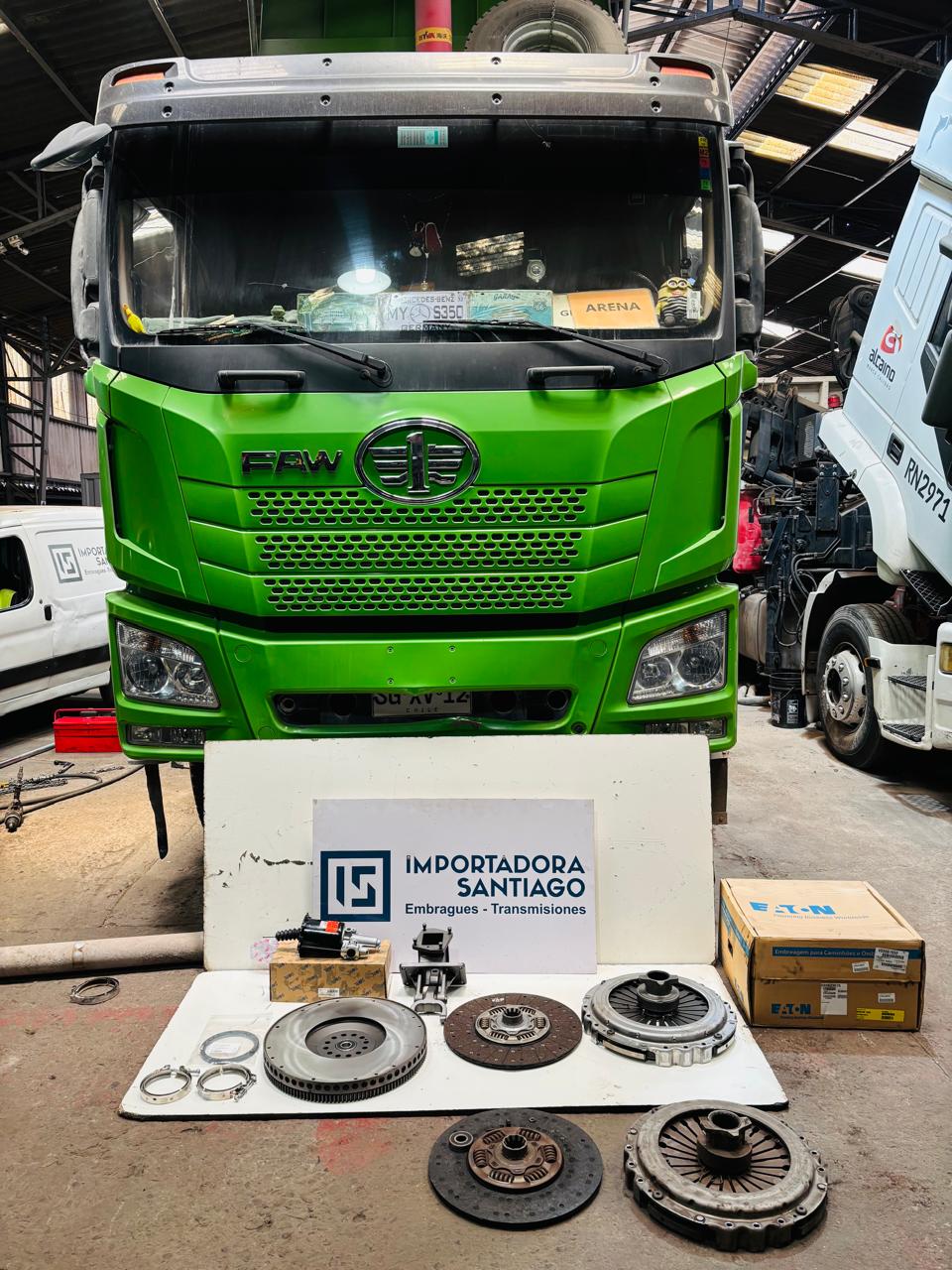

Reparación de Embrague FAW F4642 Tolva Bi-Direccional en Santiago

En Importadora Santiago realizamos una reparación correctiva del sistema de embrague de un camión FAW F4642 Tolva Bi-Direccional, utilizado en operaciones de alta exigencia y trabajo pesado.

El vehículo ingresó a nuestro servicio técnico presentando patinamiento del embrague, pérdida de capacidad para transmitir la potencia, sobrecalentamiento del conjunto y una fuga de aceite por el retén de cigüeñal.

Debido a estos síntomas, fue necesario desmontar la caja de cambios para evaluar técnicamente el embrague, el volante de motor, el sistema de accionamiento y sus componentes asociados.

Síntomas de falla del embrague

Antes de ingresar a nuestro taller, el camión presentaba los siguientes síntomas:

✅ Patinamiento del embrague durante la operación.

✅ Pérdida de capacidad para transmitir la potencia del motor.

✅ Sobrecalentamiento del conjunto de embrague.

✅ Volante de motor con señales de temperatura excesiva.

✅ Fuga de aceite por el retén de cigüeñal.

✅ Funcionamiento irregular del sistema de accionamiento.

✅ Riesgo de inmovilización del vehículo.

Estos síntomas indicaban un desgaste avanzado del sistema y la necesidad de efectuar una inspección técnica completa.

Desmontaje y evaluación técnica

Para determinar el origen y alcance de la falla, nuestro equipo técnico procedió con el desmontaje de la caja de cambios y del conjunto de embrague del camión FAW F4642.

Durante la evaluación se detectó que el volante de motor presentaba una coloración azulada, provocada por el exceso de temperatura generado durante el patinamiento del embrague.

También se identificó una fuga de aceite por el retén de cigüeñal, condición que podía contaminar el material de fricción y afectar el funcionamiento del nuevo conjunto.

Finalizado el desarme, se preparó un informe técnico con fotografías, diagnóstico de los componentes afectados y la correspondiente propuesta de reparación para el cliente.

Diagnóstico del sistema de embrague

La inspección confirmó un desgaste importante del embrague, acompañado de sobrecalentamiento del volante de motor y deficiencias en el sistema de accionamiento.

Durante el diagnóstico se identificaron las siguientes condiciones:

✅ Embrague con desgaste avanzado.

✅ Patinamiento durante la operación.

✅ Volante de motor con señales de sobrecalentamiento.

✅ Coloración azulada en la superficie del volante.

✅ Pérdida de capacidad de acoplamiento.

✅ Fuga de aceite por el retén de cigüeñal.

✅ Necesidad de revisar la horquilla de embrague.

✅ Necesidad de reemplazar el servo de embrague.

Considerando las condiciones de trabajo del vehículo, se recomendó instalar un kit de embrague Eaton reforzado de 430 mm, adecuado para aplicaciones de alta exigencia, transporte pesado y operaciones continuas de camiones bi-direccionales.

Trabajos realizados

Para recuperar el funcionamiento correcto del sistema se efectuaron los siguientes trabajos:

✅ Desmontaje de la caja de cambios.

✅ Desmontaje del conjunto de embrague deteriorado.

✅ Limpieza e inspección de los componentes asociados.

✅ Instalación de kit de embrague Eaton reforzado de 430 mm.

✅ Instalación de disco de embrague reforzado.

✅ Reemplazo del rodamiento de empuje.

✅ Rectificado técnico del volante de motor.

✅ Reemplazo del rodamiento de volante.

✅ Cambio del retén de cigüeñal reforzado con pista.

✅ Reparación de la horquilla de embrague.

✅ Reemplazo del servo de embrague.

✅ Montaje del nuevo conjunto.

✅ Montaje de la caja de cambios.

✅ Ajuste y calibración del sistema de embrague.

✅ Verificación final de funcionamiento.

Instalación de kit de embrague Eaton reforzado de 430 mm

Para esta reparación se utilizó un kit de embrague Eaton reforzado de 430 mm, seleccionado de acuerdo con las características del camión FAW F4642 y sus condiciones de trabajo.

Este conjunto está preparado para soportar operaciones exigentes, incluyendo:

✅ Transporte de carga pesada.

✅ Faenas industriales.

✅ Operaciones con partidas frecuentes.

✅ Recorridos con alta exigencia mecánica.

✅ Aplicaciones que generan mayor temperatura y desgaste.

✅ Jornadas prolongadas de trabajo.

✅ Operaciones que requieren mayor capacidad de transmisión de potencia.

La selección correcta del embrague es fundamental para obtener un funcionamiento confiable, aumentar la durabilidad de los componentes y prevenir fallas prematuras.

Rectificado del volante de motor

El volante de motor presentaba señales evidentes de sobrecalentamiento, incluyendo una coloración azulada provocada por la fricción y el patinamiento continuo del embrague.

Por esta razón, se realizó un rectificado técnico para recuperar una superficie de contacto uniforme y adecuada para la instalación del nuevo conjunto.

Este procedimiento permite:

✅ Corregir irregularidades en la superficie del volante.

✅ Eliminar daños superficiales producidos por el exceso de temperatura.

✅ Mejorar el contacto entre el disco y el volante.

✅ Reducir el riesgo de vibraciones durante el acoplamiento.

✅ Prevenir el patinamiento del nuevo embrague.

✅ Evitar el desgaste prematuro de los componentes instalados.

Instalar un embrague nuevo sobre un volante irregular, cristalizado o sobrecalentado puede reducir considerablemente la vida útil de la reparación.

Conoce por qué el rectificado del volante de motor es fundamental al cambiar el embrague de un camión:

La importancia de rectificar el volante de inercia o volante de motor al cambiar el kit de embrague de un camión.



Video de la reparación del embrague FAW F4642 Tolva

En el siguiente video puedes revisar parte del diagnóstico y de los trabajos realizados durante la reparación del embrague de este camión FAW F4642 Tolva Bi-Direccional.
