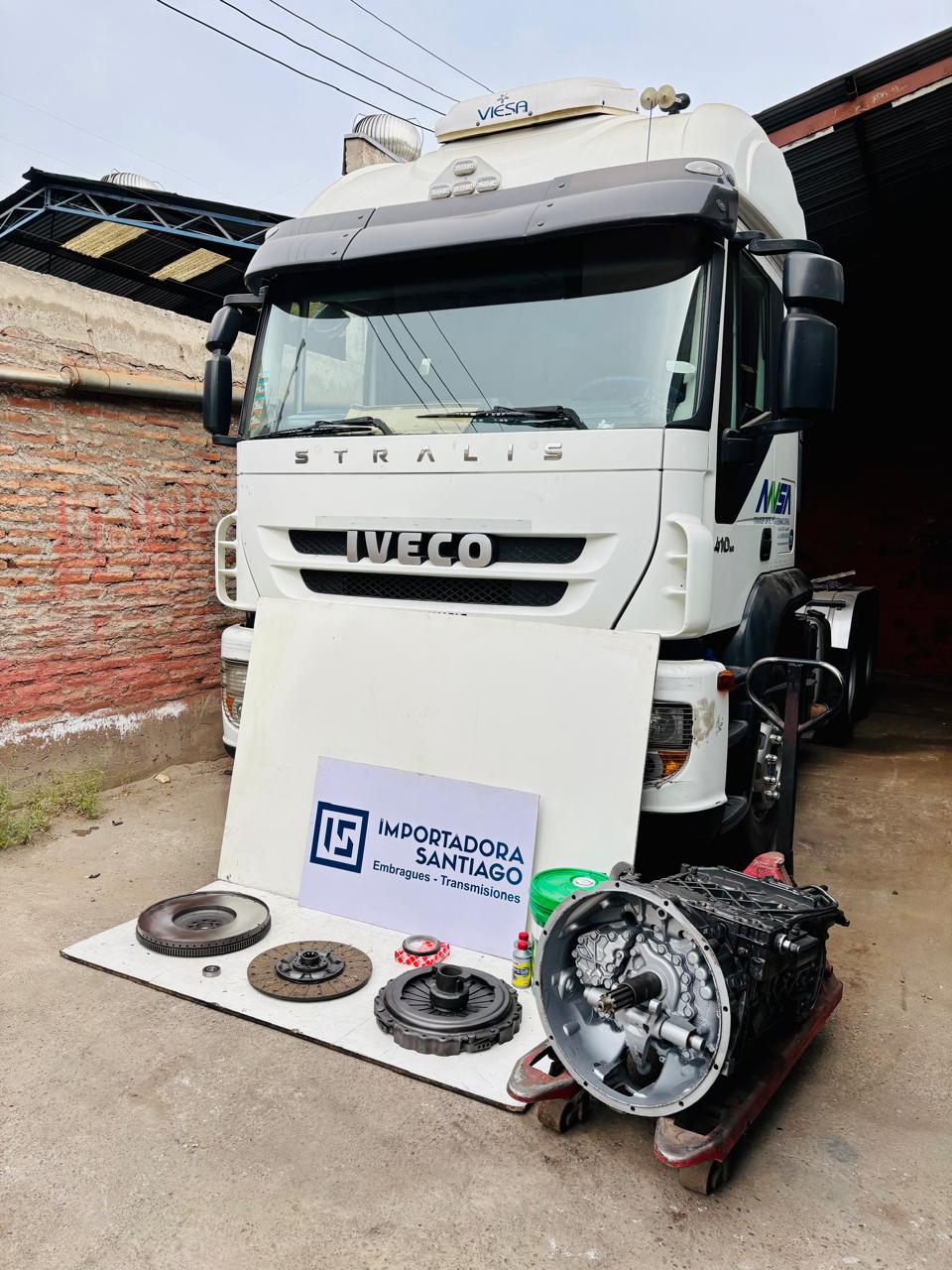

En Importadora Santiago realizamos una reparación correctiva integral de la caja de cambios ZF 16S-2520 TO instalada en un camión Iveco Stralis.
La transmisión ingresó completamente trabada, después de perder el aceite y sufrir un daño interno de gran magnitud. Durante la evaluación se detectaron la carcasa y la campana fisuradas, además de ejes, contraejes, rodamientos y piñones fundidos o quebrados por falta de lubricación y exceso de temperatura.
El servicio contempló el desmontaje, lavado, desarme y diagnóstico completo de la transmisión, seguido de su reconstrucción mediante la selección técnica de componentes compatibles provenientes de dos cajas, conservando la selectora y los accionamientos originales.
Condición de ingreso del Iveco Stralis
Al comenzar la evaluación técnica se comprobó que la caja ZF 16S-2520 TO se encontraba trabada y había perdido completamente el aceite.
La falta de lubricación provocó un aumento crítico de temperatura y daños generalizados en los componentes internos de la transmisión.
✅ Caja de cambios completamente trabada.
✅ Pérdida total del aceite de transmisión.
✅ Carcasa de la caja quebrada.
✅ Campana o cubrevolante fisurada.
✅ Ejes y contraejes con daños por temperatura.
✅ Rodamientos y piñones fundidos.
✅ Componentes internos quebrados.
✅ Evidencia de sobrecalentamiento en piezas metálicas.
Desmontaje y evaluación de la caja ZF
El proceso comenzó con el retiro de la caja de cambios ZF 16S-2520 TO desde el Iveco Stralis para realizar una evaluación fuera del vehículo.
Posteriormente, la transmisión fue lavada y desarmada completamente para inspeccionar la carcasa, campana, ejes, contraejes, rodamientos, piñones, selectora y componentes de accionamiento.
✅ Desmontaje de la transmisión desde el camión.
✅ Lavado técnico exterior de la caja ZF.
✅ Desarme completo de la transmisión.
✅ Inspección de la carcasa y campana.
✅ Evaluación de ejes y contraejes.
✅ Revisión de rodamientos y piñones.
✅ Inspección de la selectora y sus accionamientos.
✅ Evaluación del sistema de embrague.
✅ Elaboración de informe técnico con fotografías.
✅ Preparación de una cotización detallada.
Carcasa Quebrada
Daños encontrados en la transmisión ZF 16S-2520 TO
El desarme permitió comprobar que la transmisión presentaba daños internos de gran magnitud provocados por la pérdida de lubricación y el posterior sobrecalentamiento del conjunto.
✅ Carcasa principal de la caja quebrada.
✅ Campana o carcasa cubrevolante fisurada.
✅ Eje riel y eje piloto fundidos.
✅ Eje primario severamente dañado.
✅ Contraejes fundidos y quebrados.
✅ Rodamientos destruidos por temperatura.
✅ Piñones fundidos y con dientes quebrados.
✅ Piñón constante con daño térmico.
✅ Componentes metálicos con coloración azulada por exceso de temperatura.
✅ Transmisión completamente trabada y fuera de servicio.
Carcasa Cubre Volante Fisurada
Rodamiento y Piñon Constante Fundidos Color Azulino por Temperatura
Eje secundario Fundido Color Azulino por Temperatura
Piñones Quebrados y Fundidos Color Azulino por Temperatura
Piñones Quebrados contraeje azulinos por temperatura
Causa técnica del colapso de la caja ZF
De acuerdo con la evaluación realizada, la transmisión perdió el aceite y continuó operando sin una lubricación adecuada.
La falta de irrigación provocó un aumento crítico de temperatura en el piñón constante, los rodamientos y los ejes. Como consecuencia, distintos componentes se fundieron y los contraejes quedaron trabados.
La carga generada durante el colapso produjo la rotura de piñones, ejes y componentes internos, además de la expansión y fractura de la carcasa de la caja de cambios.
La coloración azulada observada en diferentes piezas constituye una evidencia del elevado nivel de temperatura alcanzado dentro de la transmisión.
Piñones Quebrados y Fundidos Color Azulino por Temperatura
Video del diagnóstico y reparación de la caja ZF
En este video presentamos parte del diagnóstico, la reconstrucción y la preparación para el montaje de la transmisión ZF 16S-2520 TO instalada en el Iveco Stralis.
El registro permite observar la caja de cambios reparada, los repuestos utilizados y los componentes preparados antes de su instalación en el camión.
Reconstrucción de la caja ZF 16S-2520 TO
Debido a la magnitud de los daños, no era posible recuperar la transmisión utilizando únicamente sus componentes originales.
Para desarrollar la solución se efectuó una selección técnica de piezas compatibles provenientes de dos conjuntos de caja de cambios. Con estos componentes se reconstruyó una transmisión operativa, conservando la selectora y los accionamientos originales del Iveco Stralis.
Antes del armado, cada pieza fue limpiada e inspeccionada para comprobar su estado y evitar la reutilización de componentes afectados por sobrecalentamiento, fracturas o desgaste excesivo.
Trabajos realizados en el Iveco Stralis
Una vez autorizado el presupuesto, se desarrollaron los trabajos necesarios para reconstruir la transmisión y recuperar el sistema de embrague.
✅ Reconstrucción de la caja ZF 16S-2520 TO.
✅ Selección de componentes compatibles provenientes de dos transmisiones.
✅ Conservación de la selectora y los accionamientos originales.
✅ Instalación del kit de embrague para Iveco Stralis.
✅ Reemplazo del rodamiento de empuje.
✅ Rectificado del volante de motor.
✅ Reemplazo del rodamiento de volante.
✅ Instalación de retén de cigüeñal reforzado.
✅ Reparación de la horquilla de embrague.
✅ Montaje de la transmisión en el camión.
✅ Regulación de las piolas del embrague.
✅ Ajuste y calibración del sistema.
✅ Verificación final del funcionamiento del conjunto.
Kit de embrague y rodamiento de empuje
Como parte de la reparación se intervino completamente el sistema de embrague del Iveco Stralis.
Se instaló el kit de embrague correspondiente y se reemplazó el rodamiento de empuje para asegurar un accionamiento adecuado durante el acople y desacople de la transmisión.
El estado del embrague debe evaluarse cada vez que se desmonta una caja de cambios, especialmente cuando la transmisión ha sufrido un daño interno de gran magnitud.
Volante de motor, rodamiento y retén de cigüeñal
El volante de motor fue rectificado para recuperar una superficie de contacto uniforme con el disco de embrague.
También se reemplazó el rodamiento de volante, componente encargado de contribuir al correcto apoyo y alineación del eje de entrada de la transmisión.
Finalmente, se instaló un retén de cigüeñal reforzado para reducir el riesgo de fugas hacia el alojamiento del embrague.
Conoce por qué es importante rectificar el volante de motor al instalar un kit de embrague:
https://importadorasantiago.cl/blogs/embragues/importancia-del-rectificado-de-volante
Horquilla, ajuste y calibración del embrague
Durante la reparación también se intervino la horquilla del embrague y se revisaron los componentes encargados del accionamiento.
Después del montaje se regularon las piolas y se efectuaron los ajustes necesarios para conseguir un recorrido adecuado del sistema.
✅ Reparación de la horquilla de embrague.
✅ Revisión de los componentes de accionamiento.
✅ Regulación de las piolas.
✅ Ajuste del recorrido del embrague.
✅ Calibración del sistema.
✅ Verificación del acople y desacople.
Montaje y resultado de la reparación
Finalizada la reconstrucción, la caja ZF 16S-2520 TO fue preparada para su instalación en el Iveco Stralis.
Se montaron los componentes del sistema de embrague, se instaló la transmisión en el vehículo y se efectuaron los ajustes correspondientes.
La intervención permitió recuperar el conjunto mediante una reconstrucción técnica, conservando la selectora y los accionamientos originales y reemplazando los componentes que presentaban daños estructurales, térmicos o mecánicos.
Recomendaciones para proteger la caja ZF 16S-2520 TO
Para reducir el riesgo de una nueva falla catastrófica recomendamos:
✅ Utilizar exclusivamente el aceite correspondiente a la transmisión.
✅ Respetar los intervalos de cambio de aceite.
✅ Revisar periódicamente el nivel de lubricante.
✅ Inspeccionar posibles fugas en carcasa, retenes y uniones.
✅ Detener inmediatamente el vehículo ante una pérdida importante de aceite.
✅ No continuar operando si la transmisión comienza a trabarse.
✅ Atender ruidos, vibraciones o aumentos anormales de temperatura.
✅ Evitar remolcar el camión sin considerar el sistema de lubricación de la caja.
✅ Realizar una evaluación técnica antes de que una falla inicial produzca daños mayores.
Continuar utilizando una transmisión sin aceite puede provocar el colapso de rodamientos, ejes, piñones y carcasa en muy poco tiempo.
