En Importadora Santiago realizamos una reparación correctiva integral de la caja de cambios ZF instalada en un camión Volkswagen Constellation 17.280.
El vehículo ingresó presentando problemas en la selección de 1.ª, 3.ª, supercorta y reversa, además de ruido de rodamientos durante el funcionamiento. Al retirar el aceite de la transmisión, se detectó contaminación con partículas metálicas y, durante la evaluación del sistema de embrague, se encontró el disco destruido y con resortes desprendidos.
El servicio contempló el desmontaje de la transmisión, lavado técnico, desarme, diagnóstico, reparación con repuestos originales, intervención del sistema de embrague y posterior montaje, ajuste y verificación del conjunto.
Síntomas y fallas detectadas
Durante la evaluación inicial del Volkswagen Constellation 17.280 se identificaron las siguientes anomalías:
✅ Problemas en la selección de 1.ª marcha.
✅ Dificultades en la selección de 3.ª marcha.
✅ Problemas de accionamiento en supercorta y reversa.
✅ Ruido proveniente de los rodamientos de la transmisión.
✅ Aceite de la caja contaminado con partículas metálicas.
✅ Desgaste visible en componentes internos de la transmisión.
✅ Disco de embrague destruido, con resortes desprendidos.
Estas señales indicaban la necesidad de desmontar y desarmar completamente la caja ZF para determinar el alcance real de los daños.

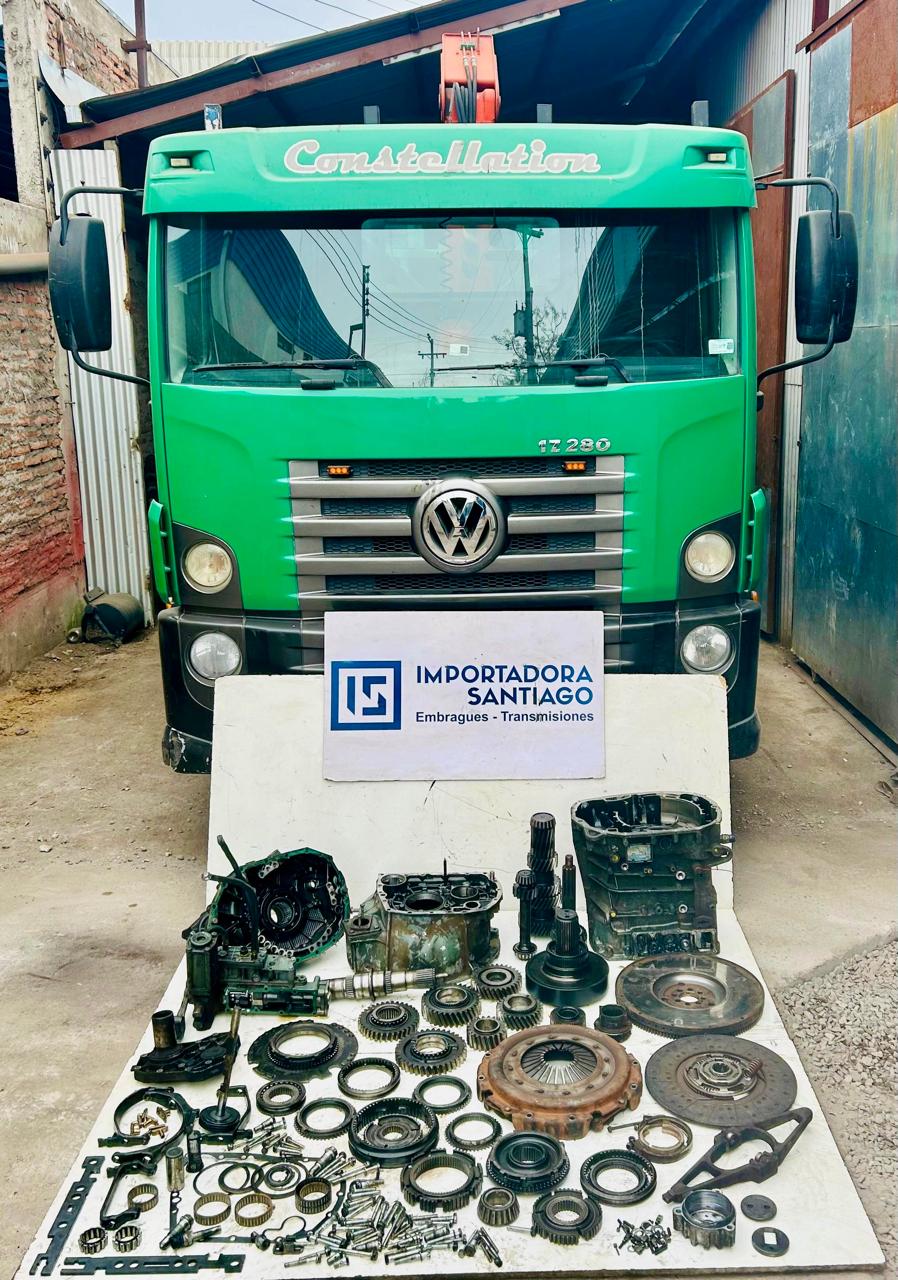

Desmontaje y evaluación de la caja ZF
El proceso comenzó con el retiro de la caja de cambios ZF desde el camión Volkswagen Constellation 17.280.
Posteriormente, la transmisión fue sometida a limpieza y desarme técnico para inspeccionar sus componentes internos, verificar el estado de los engranajes, rodamientos y elementos de sincronización, y preparar un informe técnico acompañado de fotografías y una cotización detallada.
✅ Desmontaje de la caja de cambios desde el vehículo.
✅ Lavado técnico exterior de la transmisión.
✅ Desarme completo de la caja ZF.
✅ Inspección de engranajes y componentes de sincronización.
✅ Revisión del estado de los rodamientos.
✅ Evaluación del aceite contaminado y de las partículas encontradas.
✅ Inspección del sistema de embrague.
✅ Elaboración del informe técnico y cotización.
Video del proceso de reparación de la caja ZF

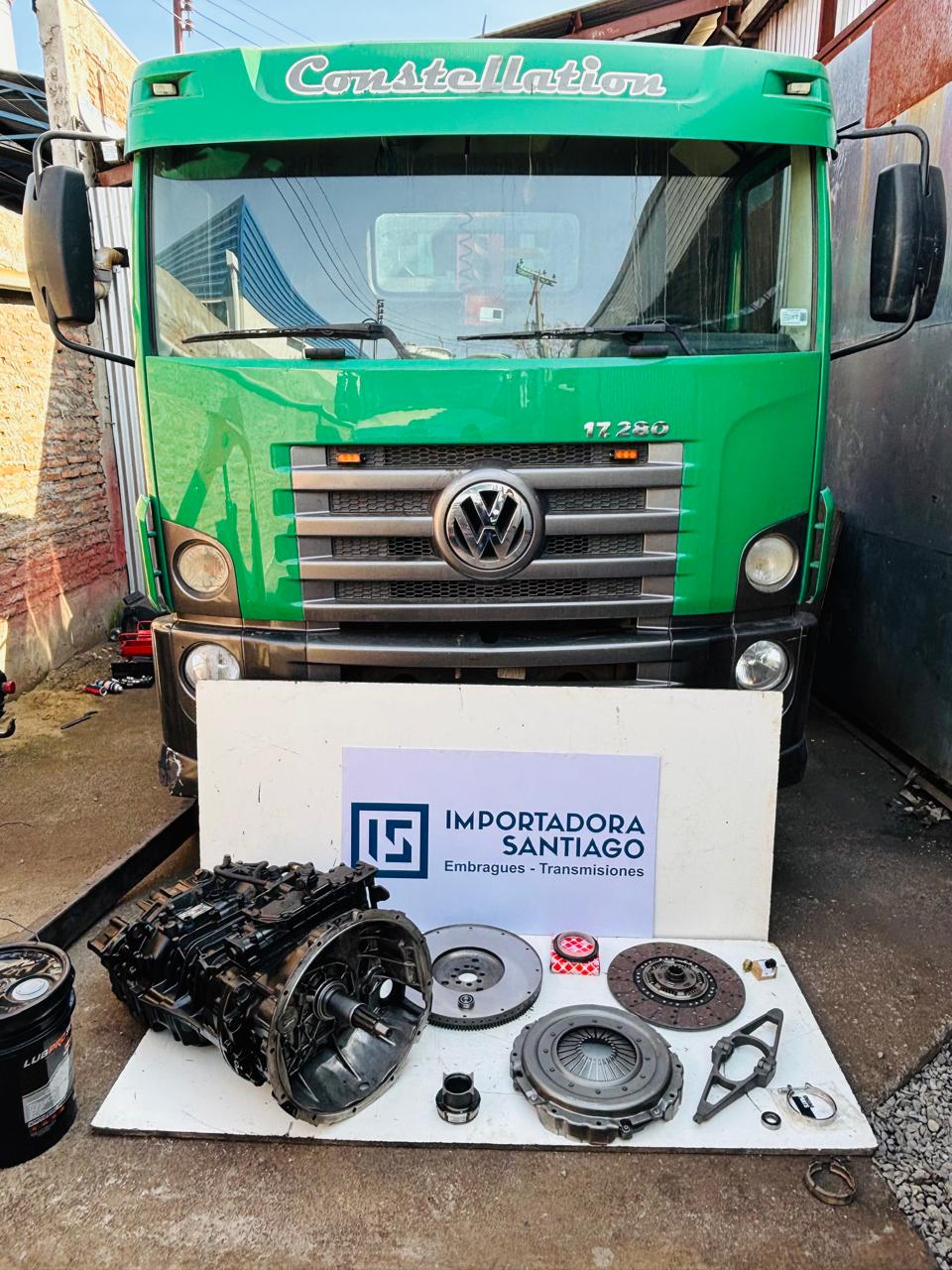

En el siguiente video presentamos parte del proceso previo al montaje de la caja de cambios ZF del Volkswagen Constellation 17.280.
Este registro permite observar la caja de cambios reparada y todos los componentes y repuestos a instalar en el Volkswagen Constellation 17.280.
Diagnóstico técnico de la transmisión
El desarme permitió confirmar daños y desgaste en componentes internos relacionados con la selección y el funcionamiento de las marchas.
La presencia de partículas metálicas en el aceite constituye una señal de desgaste interno y puede afectar rodamientos, engranajes y componentes de sincronización. Por esta razón, no basta con cambiar el aceite: es necesario desmontar y evaluar la transmisión para identificar el origen de la contaminación.
También se encontró el disco de embrague destruido y con resortes desprendidos, condición que podía generar vibraciones, dificultades de acoplamiento y un funcionamiento irregular del conjunto.
Reparación de la caja de cambios ZF
La caja de cambios fue desarmada para revisar individualmente sus componentes y determinar cuáles podían continuar operando y cuáles requerían intervención.
La reparación se realizó utilizando los repuestos necesarios según el diagnóstico técnico, prestando especial atención a los elementos relacionados con las marchas que presentaban dificultades y al ruido detectado en los rodamientos.
Antes del armado, los componentes fueron limpiados e inspeccionados para evitar que los residuos metálicos permanecieran dentro de la transmisión reparada.
Trabajos realizados en el Volkswagen Constellation 17.280
Una vez autorizado el presupuesto, se efectuaron los trabajos necesarios para recuperar el funcionamiento de la transmisión ZF y del sistema de embrague.
✅ Reparación correctiva de la caja de cambios ZF.
✅ Utilización de repuestos originales en la transmisión.
✅ Instalación de kit de embrague nuevo Febi de fabricación alemana.
✅ Rectificado del volante de motor.
✅ Reemplazo del rodamiento de volante.
✅ Instalación de retén de cigüeñal reforzado.
✅ Reparación de la horquilla de embrague.
✅ Montaje de la transmisión en el camión.
✅ Ajuste y calibración del sistema de embrague.
✅ Regulación de piolas para conseguir un funcionamiento adecuado.
✅ Verificación final del funcionamiento del conjunto.
Kit de embrague Febi
El disco de embrague instalado en el vehículo presentaba daños importantes y resortes desprendidos, por lo que se reemplazó el conjunto por un kit de embrague nuevo Febi de fabricación alemana.
El embrague es responsable de transmitir la fuerza del motor hacia la caja de cambios y permitir el desacople durante la selección de marchas. Un disco deteriorado puede provocar vibraciones, dificultad para cambiar marchas, patinamiento y daños en otros componentes del tren motriz.
Rectificado del volante de motor
El volante de motor fue rectificado para recuperar una superficie de contacto uniforme con el nuevo disco de embrague.
Este procedimiento ayuda a conseguir un acoplamiento progresivo, reducir vibraciones y evitar el desgaste prematuro del kit nuevo.
Conoce por qué es importante rectificar el volante de motor al cambiar el kit de embrague:
https://importadorasantiago.cl/blogs/embragues/importancia-del-rectificado-de-volante
Retén de cigüeñal y rodamiento de volante
Durante la intervención también se instaló un retén de cigüeñal reforzado para reducir el riesgo de fugas de aceite hacia el alojamiento del embrague.
Una filtración en esta zona puede contaminar el disco y provocar patinamiento, vibraciones o pérdida de capacidad de transmisión.
También se reemplazó el rodamiento de volante, componente que contribuye al correcto apoyo y alineación del eje de entrada de la caja de cambios.
Montaje, ajuste y calibración
Finalizada la reparación de la caja ZF y la intervención de los componentes asociados, se efectuó el montaje del conjunto en el Volkswagen Constellation 17.280.
✅ Montaje del volante de motor rectificado.
✅ Instalación del rodamiento de volante.
✅ Instalación del retén de cigüeñal reforzado.
✅ Montaje del kit de embrague Febi.
✅ Instalación y ajuste de la horquilla de embrague.
✅ Armado y preparación de la transmisión ZF.
✅ Montaje de la caja de cambios en el camión.
✅ Regulación de las piolas del sistema de embrague.
✅ Ajuste y calibración del conjunto.
✅ Verificación de la selección y funcionamiento de las marchas.
Resultado de la reparación
Después del montaje y de los ajustes correspondientes, se verificó el accionamiento del sistema de embrague y el funcionamiento de la caja de cambios ZF.
La intervención permitió recuperar el conjunto mecánico del Volkswagen Constellation 17.280, corrigiendo los problemas asociados a la transmisión y reemplazando los componentes deteriorados del sistema de embrague.
Recomendaciones para proteger la caja ZF
Para prolongar la vida útil de la transmisión y reducir el riesgo de daños internos recomendamos:
✅ Utilizar el aceite correspondiente a la especificación de la caja ZF.
✅ Respetar los intervalos de cambio de aceite recomendados.
✅ Revisar periódicamente posibles fugas.
✅ No continuar operando cuando existan ruidos de rodamientos.
✅ Atender inmediatamente las dificultades para seleccionar marchas.
✅ Revisar la transmisión si el aceite presenta partículas metálicas.
✅ Controlar el ajuste del sistema de embrague.
✅ Realizar una evaluación antes de que una falla inicial provoque daños mayores.
Servicio técnico de cajas de cambio para camiones
En Importadora Santiago contamos con experiencia en evaluación, diagnóstico y reparación de cajas de cambio ZF y otras transmisiones utilizadas en camiones de carga.
Conoce nuestro servicio especializado en reparación de cajas de cambio para camiones:
https://importadorasantiago.cl/collections/servicio-transmisiones-zf-aftermarket
¿Tu camión presenta problemas en la transmisión?
Si tu camión presenta ruidos, dificultad para seleccionar marchas, fugas de aceite o problemas de embrague, solicita una evaluación con nuestro equipo técnico.
✅ Evaluación técnica de la transmisión.
✅ Diagnóstico respaldado con fotografías.
✅ Informe técnico del estado de los componentes.
✅ Cotización detallada de trabajos y repuestos.
✅ Reparación de cajas de cambio para camiones y buses.
✅ Atención a empresas de transporte de todo Chile.
