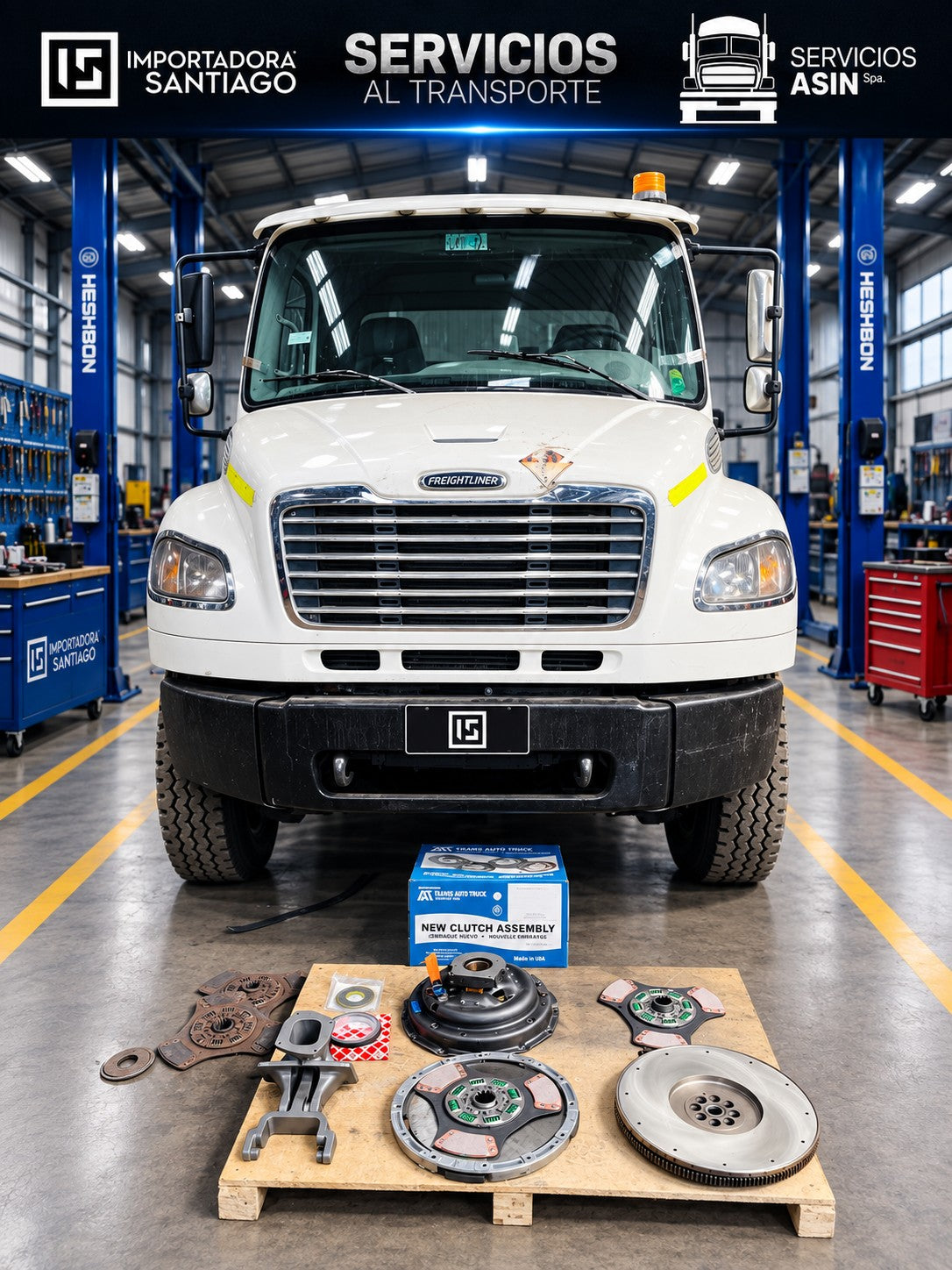

En Importadora Santiago realizamos una reparación correctiva del sistema de embrague de un Freightliner M2-106 con sistema doble disco, camión que ingresó a nuestro Servicio Técnico para la evaluación del conjunto y de sus componentes asociados.
La intervención comenzó con el desmontaje de la caja de cambios, permitiendo acceder al sistema de embrague y revisar técnicamente cada uno de sus elementos.
Una vez desmontada la transmisión, nuestro equipo elaboró un informe técnico con registro fotográfico y diagnóstico de la falla, junto con la correspondiente cotización, antes de proceder con la reparación.
Para esta intervención se utilizó un equipo nuevo Americano Illinois, en configuración para caja de cambios mecánica. El trabajo se complementó con el rectificado del volante de motor a 0,5 mm, la reparación de la horquilla de embrague con roller, el reemplazo del retén de cigüeñal —que presentaba fuga—, el rodamiento de volante, un freno de caja nuevo y la mantención de bujes y pasador de campana.
Desmontaje, evaluación y diagnóstico del embrague Freightliner M2-106
Una reparación correcta del sistema de embrague requiere evaluar no solamente el kit, sino también los componentes periféricos que participan directamente en su accionamiento y en el correcto funcionamiento de la transmisión.
Luego del desmontaje de la caja de cambios se realizó:
✔︎ Evaluación del conjunto de embrague doble disco.
✔︎ Inspección de la superficie de trabajo del volante de motor.
✔︎ Revisión del rodamiento de volante.
✔︎ Inspección del retén de cigüeñal, con detección de fuga.
✔︎ Evaluación de la horquilla de embrague.
✔︎ Revisión de bujes y pasador de campana.
✔︎ Inspección del freno de caja.
✔︎ Registro fotográfico de los componentes.
✔︎ Informe técnico y cotización de la reparación.
Este procedimiento permite establecer técnicamente el alcance de la intervención antes de instalar componentes nuevos.
Trabajos realizados en Freightliner M2-106
De acuerdo con el diagnóstico técnico realizado, se procedió con los trabajos necesarios para recuperar correctamente el funcionamiento del sistema de embrague:
✔︎ Instalación de equipo de embrague nuevo Americano Illinois, doble disco.
✔︎ Rectificado del volante de motor a 0,5 mm.
✔︎ Reemplazo del rodamiento de volante.
✔︎ Cambio del retén de cigüeñal con fuga.
✔︎ Reparación de la horquilla de embrague con roller.
✔︎ Mantención de bujes y pasador de campana de embrague.
✔︎ Instalación de freno de caja nuevo.
✔︎ Montaje de la caja de cambios.
✔︎ Comprobación final del funcionamiento.
Kit de embrague nuevo Americano Illinois
Para esta reparación se utilizó un equipo nuevo Americano Illinois, en la configuración correspondiente a la caja de cambios mecánica de este M2-106.
El sistema doble disco reparte la transmisión del torque entre dos superficies de fricción en vez de una. Eso permite mover mayor carga sin aumentar el diámetro del conjunto, y es la razón por la que se usa en aplicaciones de línea pesada.
Para este mismo modelo manejamos dos alternativas, y la elección depende del criterio del cliente:
✔︎ Equipo nuevo americano, como el de esta reparación: conjunto nuevo de origen.
✔︎ Equipo remanufacturado en recambio, con material cerámico reforzado: costo más contenido y disponibilidad inmediata.
👉 Vea otra reparación de M2-106, resuelta con kit cerámico doble disco RemanFull
Rectificado del volante de motor a 0,5 mm
Como parte de esta reparación se realizó el rectificado del volante de motor, removiendo 0,5 mm de material para recuperar su superficie de trabajo.
El volante constituye una de las superficies de fricción del sistema. Su estado influye directamente en el asentamiento del disco, en la transmisión del torque y en la vida útil del conjunto instalado.
Un volante deteriorado, irregular o afectado térmicamente puede provocar:
✔︎ Patinamiento del embrague.
✔︎ Trepidaciones o vibraciones durante la salida.
✔︎ Asentamiento irregular de los discos.
✔︎ Problemas durante el acople y desacople.
✔︎ Sobrecalentamiento del conjunto.
✔︎ Desgaste prematuro del nuevo kit de embrague.
En un sistema doble disco este punto pesa el doble: son dos superficies de fricción las que tienen que asentar de manera pareja sobre el volante.
👉 Conozca por qué es importante rectificar el volante de motor al instalar un kit de embrague
Retén de cigüeñal con fuga
Durante el diagnóstico se detectó que el retén de cigüeñal presentaba fuga, por lo que fue reemplazado dentro de la misma intervención.
Es un hallazgo que conviene tomarse en serio. El retén separa el aceite del motor de la zona donde trabaja el embrague: cuando filtra, el aceite llega al material de fricción y el disco pierde capacidad de agarre. El embrague empieza a patinar, y la causa no está en el kit sino en una fuga que nadie atendió.
Instalar un conjunto nuevo sin cambiar un retén que filtra es condenarlo desde el primer día.
Horquilla de embrague con roller
La reparación incluyó la recuperación de la horquilla de embrague con roller.
El roller es el rodillo sobre el que apoya la horquilla al accionar el embrague. Cuando se desgasta o queda con holgura, el recorrido del accionamiento deja de ser uniforme: el pedal se siente duro o irregular, y el conjunto no llega a desacoplar por completo.
Es una de las piezas que más se pasan por alto, porque no falla de golpe: se va degradando hasta que el embrague nuevo empieza a trabajar mal sin razón aparente.
Freno de caja, bujes y pasador de campana
La intervención consideró también el reemplazo del freno de caja por una unidad nueva y la mantención de los bujes y el pasador de campana.
El freno de caja detiene el giro del eje de entrada de la transmisión para permitir el engrane de las marchas. Los bujes y el pasador, por su parte, mantienen alineada la horquilla dentro de la campana: si presentan holgura, el accionamiento trabaja descuadrado aunque el kit sea nuevo.
Montaje de la caja de cambios y comprobación final
Preparados los componentes, se procedió al montaje del conjunto de embrague y a la reinstalación de la caja de cambios del Freightliner M2-106.
✔︎ Montaje del volante de motor rectificado.
✔︎ Instalación del equipo doble disco Americano Illinois.
✔︎ Instalación del retén de cigüeñal nuevo.
✔︎ Montaje de la horquilla recuperada y de los componentes de campana.
✔︎ Instalación del freno de caja.
✔︎ Montaje de la caja de cambios.
✔︎ Comprobación del acople y desacople.
✔︎ Verificación final del funcionamiento del sistema.
